IM2538-5010
產品描述
4.0t 剎車/速度 複合試驗機
  • 容許軸負重:4.0t
  • 尺寸:寬 2680 x 深 650 x 高 240 mm
  • 顯示器:數字型,懸吊式
  • 檢測剎車、速度功能
  • 靜音設計
產品介紹

說明

實現業界容許軸重達 4.0t,且各式廂式和框式等車身的車輛都可量測!
■ 高度僅 240mm,更薄更好應用。
■ 採用獨創滾花加工處理的熔射滾筒,實現安靜又防滑的性能。
■ 可量測一公尺的剎車和速度。

特點

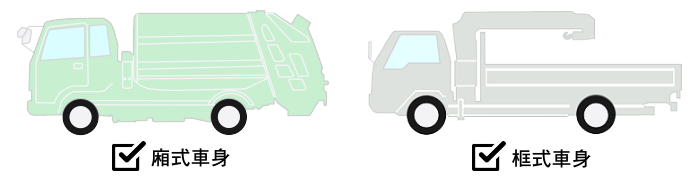

  • 可用於特殊機具車身的車輛 - 軸重達 4.0t!還可測量各式車身的車輛類型。

proimages/pro/ALTIA/IM2538-6010適用車身.png

  • 採用靜音滾筒和靜音鍊條設計減少惱人的噪音 - 在測量速度時有效降低噪音。而滾花加工處理的熔射滾筒可確保防滑性。

proimages/pro/ALTIA/IM2538-6010靜音滾筒.jpg

  • 可連接到車輛電腦檢測系統「Smart-VIS」 - 透過「Smart-VIS」連接,自動執行測量和判斷,可將測量判斷結果自動儲存在點檢整備資料庫或列印出來,減少書面工時,防止誤記和漏記,大幅提高可操作性。
  • 薄型設計,最大厚度只有 240mm - 考慮降低安裝成本並在較高樓層安裝。確保重軸 4.0t 能對應的強度下,也同時實現精簡性。

規格

產品型號 IM2538-5010
產品名稱 4.0t 剎車/速度 複合試驗機
顯示器 數字型
容許車輪負載 2000 kg
本體尺寸 W 2680 x D 650 x H*240 mm
*高度指埋入部分。滾筒上部為FL+20mm。
滾筒 内徑~外徑 700~2400 mm
車軸距離 375 mm
直徑 Φ148 mm
連結方式 電磁離合器
剎車測試 檢測方式 重量感知器
檢測範圍 0~1200 daN
最小刻度 1 daN
速度測試 檢測方式 旋轉編碼器
檢測範圍 0~120 km/h
最小刻度 0.1 km/h
馬達 封閉式
電源 3 相 200V, 0.75kw×2, AC 100V
工作氣壓 0.8 MPa

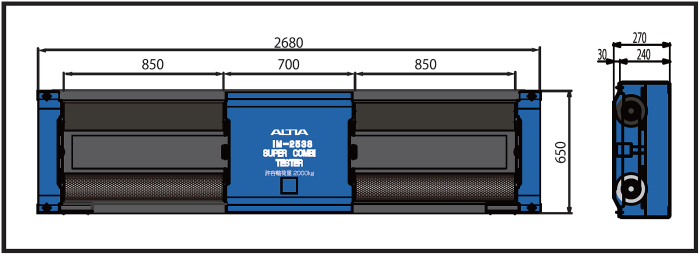

外觀尺寸圖
proimages/pro/ALTIA/IM2538-5010尺寸圖.png

註:規格如有更改,恕不另行通知。

註:以上中文譯文僅供參考,文義如有歧異,概以原廠官網資料為準。
