IM2538-6010
產品介紹
說明
軸重可達 4.0t，薄而安靜的設計，還可對應各種車輛！！
小型、中型車輛首創！實現業界容許軸重達 4.0t。
可檢測側滑、剎車和速度的複合試驗機。
特點
- 可用於特殊機具車身的車輛 - 軸重達 4.0t！還可測量各式車身的車輛類型。
- 採用靜音滾筒和靜音鍊條設計減少惱人的噪音 - 在測量速度時有效降低噪音。而滾花加工處理的熔射滾筒可確保防滑性。
- 可連接到車輛電腦檢測系統「Smart-VIS」 - 透過「Smart-VIS」連接，自動執行測量和判斷，可將測量判斷結果自動儲存在點檢整備資料庫或列印出來，減少書面工時，防止誤記和漏記，大幅提高可操作性。
- 薄型設計，最大厚度只有 240mm - 考慮降低安裝成本並在較高樓層安裝。確保重軸 4.0t 能對應的強度下，也同時實現精簡性。
規格
| 產品型號 | IM2538-5010 | |
| 產品名稱 | 4.0t 剎車/速度 複合試驗機 | |
| 顯示器 | 數字型 | |
| 容許車輪負載 | 2000 kg | |
| 本體尺寸 | W 2680 x D 650 x H* 240 mm *高度指埋入部份。滾筒上部為 FL+20mm |
|
| 滾筒 | 内徑～外徑 | 700～2400 mm |
| 車軸距離 | 375 mm | |
| 直徑 | Φ148 mm | |
| 連結方式 | 電磁離合器 | |
| 剎車測試 | 檢測方式 | 重量感知器 |
| 檢測範圍 | 0～1200 daN | |
| 最小刻度 | 1 daN | |
| 速度測試 | 檢測方式 | 旋轉編碼器 |
| 檢測範圍 | 0～120 km/h | |
| 最小刻度 | 0.1 km/h | |
| 馬達 | 封閉式 | |
| 電源 | 3 相 200V, 0.75kw x2, AC 100V | |
| 工作氣壓 | 0.8 MPa | |
| 產品型號 | IM2213-5010 | |
| 產品名稱 | 4.0t 側滑試驗機 | |
| 顯示器 | 數字型 | |
| 容許車輪負載 | 2000 kg | |
| 本體尺寸 | W 2490 x D 570 x H 123 mm | |
| 本體重量 | 約 80 kg | |
| 踏板 | 尺寸 | W 850 ~ D 500 mm |
| 內徑 ~ 外徑 | 700 ~ 2400 mm | |
| 踏板中心距離 | 1500 mm | |
| 側滑測試 | 檢測方式 | 電位計感應器 |
| 檢測範圍 | IN．OUT 共 0~15 mm/m | |
| 最小刻度 | 0.1 mm/m | |
| 電源 | AC100V | |

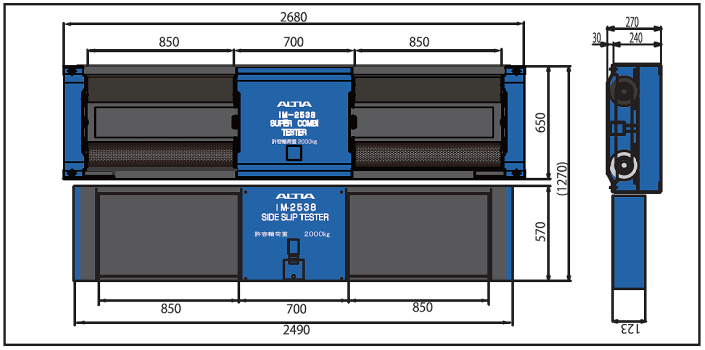

外觀尺寸圖
註：規格如有更改，恕不另行通知。
註：以上中文譯文僅供參考，文義如有歧異，概以原廠官網資料為準。
